Univerzálny spínací panel „Spínací panel“ 6-funkčný 12–24V

Univerzálny spínací panel „Spínací panel“ 6-funkčný 12–24V

Funkčný popis

6-dielny univerzálny spínací panel 12 – 24 V je kompletná sada na ovládanie viacerých elektrických zariadení vo vašom vozidle. Je ideálny pre terénne vozidlá, obytné prívesy, prívesy, lode, poľnohospodárske stroje a úžitkové vozidlá.

Vďaka integrovanej poistkovej a reléovej skrinke umožňuje panel rýchle, bezpečné a estetické pripojenie až šiestich rôznych zariadení – ako sú LED osvetlenie, kompresory, navijaky a ďalšie zásuvky.

Systém je navrhnutý pre jednoduchú inštaláciu typu „plug-and-play“ bez potreby ďalších rozvodných dosiek. Všetky káble sú zakončené hotovými konektormi a sada obsahuje kompletnú sadu montážneho príslušenstva, lepiacu pásku 3M a sadu nálepiek na personalizáciu tlačidiel.

Technické špecifikácie

• Napájanie: 12–24 V jednosmerného prúdu
• Počet obvodov: 6 nezávislých
• Celkový výkon:
  • až 300 W pri 12 V
  • až 600 W pri 24 V
• Typ spínača: bistabilný s LED podsvietením
• Materiál puzdra: hliník + vysoko kvalitný materiál PPT/PC
• Ochrana: poistková a reléová skrinka je súčasťou balenia
• Vodotesnosť: IP66
• Prevádzková teplota: -40 °C až +150 °C
• Rozmery panelu: cca 17,9 × 6,8 × 9,8 cm
• Farba podsvietenia: modrá (voliteľne oranžová alebo zelená)

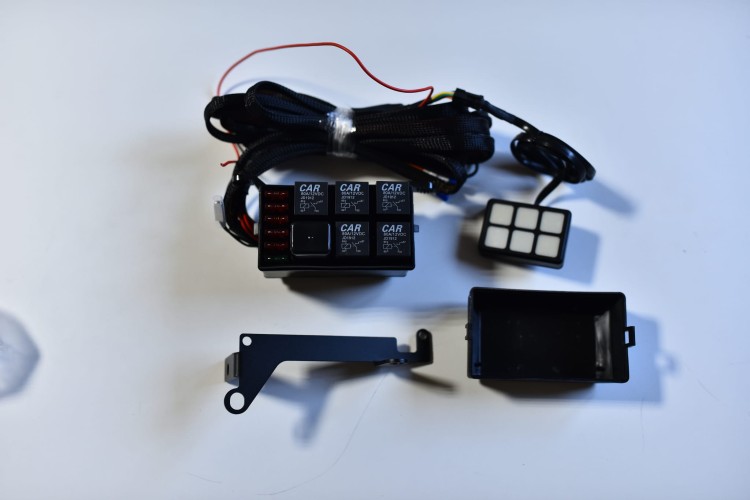

Obsah súpravy

• 6-funkčný prepínač s podsvietením
• Reléová skrinka s poistkami
• Konzoly na montáž do panelov a krabíc
• Nálepky na označenie funkcií tlačidiel
• Montážna páska 3M
• Sada káblov s konektormi
• Sada montážnych skrutiek
• Pokyny na inštaláciu

Výhody používania

• Ovládajte až 6 zariadení súčasne.
• Hotový systém Plug & Play s kompletnou sadou káblov.
• Reléová skrinka s diagnostickými diódami – rýchla identifikácia prepálenej poistky.
• Vysoká odolnosť voči vlhkosti, prachu a nárazom (IP66).
• Moderný vzhľad a kompaktný dizajn.
• Univerzálne použitie vo vozidlách s napätím 12V a 24V.

Poznámky k montáži

Panel je možné namontovať vertikálne alebo horizontálne , v závislosti od vašich potrieb. Káble sú ukončené konektormi pre rýchle pripojenie.
Schéma zapojenia:

• A – k kladnému pólu batérie
• B – do ACC
• C – k zápornému pólu (uzemneniu)
• D, E – pre zariadenia alebo pracovné svetlá

Zhrnutie

6-gangový spínací panel 12 – 24 V je spoľahlivý a profesionálny ovládací systém pre širokú škálu elektrických zariadení. Ideálny pre terénne aplikácie, karavany, lode a špeciálne vozidlá. Jednoduchá inštalácia, vysoká kvalita a plná ochrana obvodu z neho robia vynikajúcu voľbu pre každého, kto potrebuje praktické a esteticky príjemné riešenie ovládania.
